当代集装箱建筑模块化设计策略研究(15)

2013年4月4日

4.2.2 垂直融合空间

CHK 的1×1模型——两箱体空间的垂直错位融合

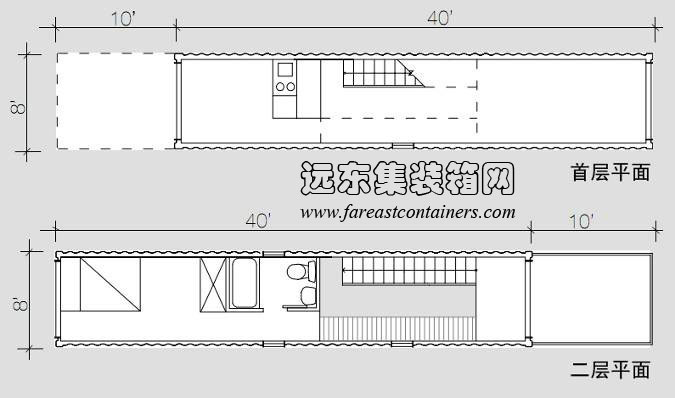

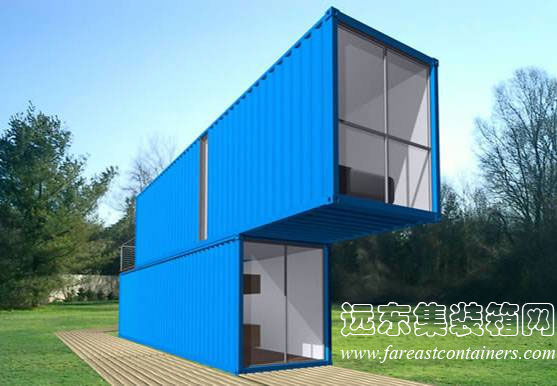

Container Home Kit (CHK)是由 LOT-EK 设计的一系列集装箱住宅模型，其中的 CHK 1×1 模型由两个垂直叠置的集装箱组成，采用了在垂直面上进行空间融合的方式。通过将两个集装箱上下叠置并打通相对部位的上下表面钢板，可以获得具有两层通高的空间。在这个模型中，上下层的箱体之间有一定距离的错位，这样一来，两个箱体的内部空间被划分成了三部分：中部的两层高空间以及分别位于首层与二层的两个单层空间。三部分之间通过空间的尺度划分了范围，并没有设置实体隔断，保持了空间的流动性，使得空间分而不断，视线通而不透（图 4-8）。

LOT-EK 设计的 CHK 1×1 模型,集装箱房屋,集装箱建筑,集装箱住宅,集装箱活动房,住人集装箱

图 4-8 LOT-EK 设计的 CHK 1×1 模型

4.3 二维融合空间的应用

Container Home Kit（CHK）

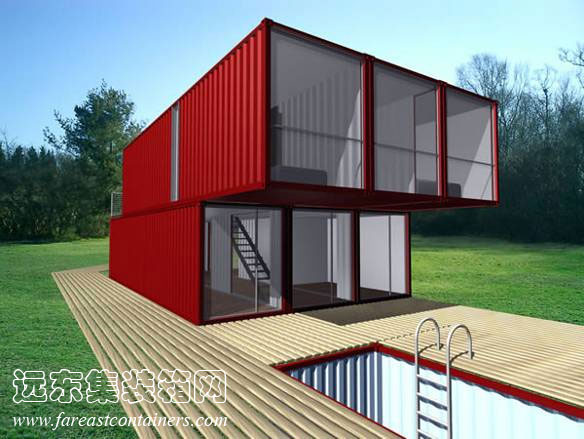

Container Home Kit 是由 MDU 发展而成的可推出市场的产品，简称 CHK，由2-8个40英尺集装箱组合而成，可提供面积为60-240㎡的住宅，同样由 LOT-EK 设计。CHK 的多种模型都使用了多个集装箱在两个维度上进行融合的策略，以 CHK 3×3 模型为例，这种模型由6个集装箱分两层上下叠置组成，通过在相邻集装箱的侧墙板、屋顶板或底板上开口或移除整面墙体，获得了一个具有两层集装箱层高的大面积空间（图 4-9）。

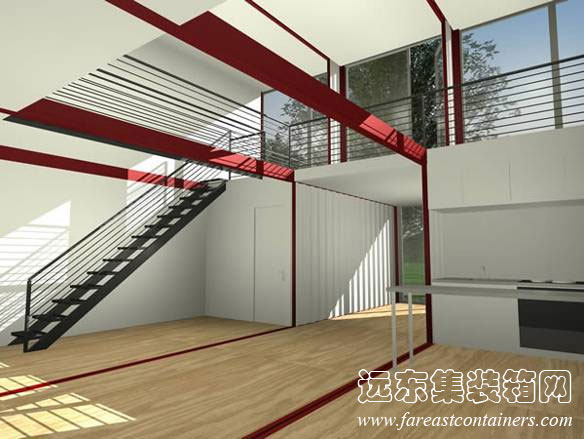

在这个大空间中，可以看到两条横穿而过的钢梁，导致出现这种暴露在显著位置的钢梁的原因是移除这些钢梁会破坏集装箱结构的整体性与稳定性。虽然钢梁的存在影响了空间的纯净性，但对于别墅或公寓的这类起居空间来说，这样的空间质量尚算可以接受。毕竟集装箱建筑的造价要低于普通建筑很多，综合起来考虑集装箱建筑仍然具有自己的优势。

CHK 3×3 模型,集装箱房屋,集装箱建筑,集装箱住宅,集装箱活动房,住人集装箱

图 4-9 CHK 3×3 模型

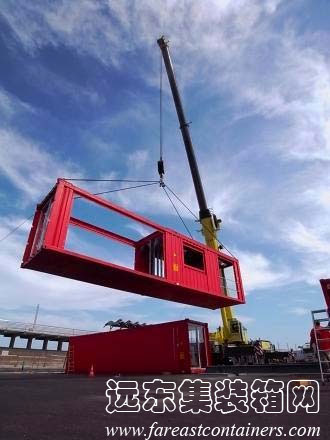

由24个集装箱组成的 Puma City

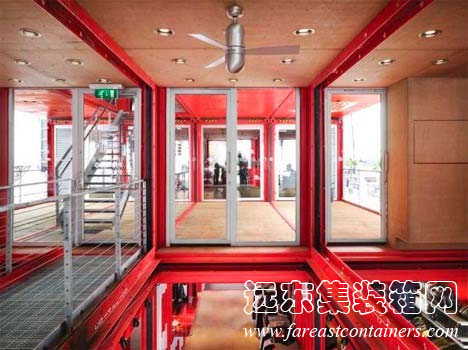

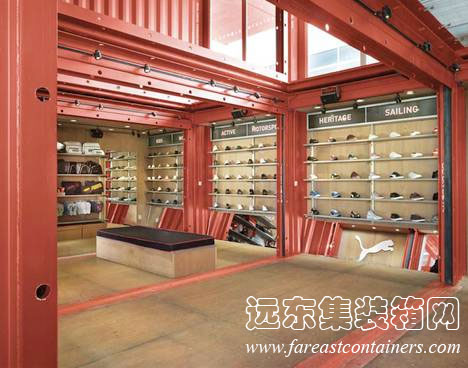

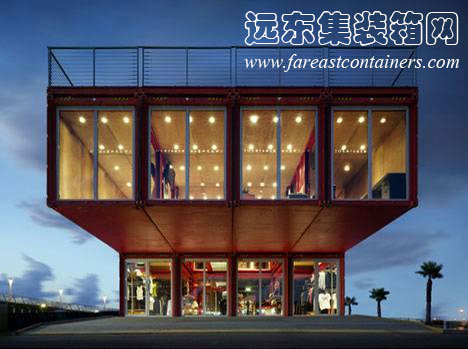

Puma City 是一个通过多个集装箱在两个维度上进行空间融合的典型例子。为拓展空间，首层与二层之间在一些位置上打通了集装箱的上下层围合结构，联通后的大空间降低内部的局促感，形成了两个较大的销售空间，每个销售空间均具有4倍集装箱的底面积以及两倍的集装箱层高。虽然可以看到两层中间部位的框架梁，但作为商业空间，这些钢梁并不会给使用者带来多大的负面感受。二层还设有办公、采访区、以及仓库等功能。三层设有酒吧、休息厅，还有一个活动室，与大面积室外阳台相连接。阳台是由二层大量出挑的集装箱所形成的（图 4-10）。

Puma City 的多箱体二维融合策略,集装箱房屋,集装箱建筑,集装箱住宅,集装箱活动房,住人集装箱

图 4-10 Puma City 的多箱体二维融合策略

4.4 本章小结

多箱体的融合让集装箱空间突破了单个箱体空间容量与尺寸的限制，通过在不同维度、不同方向上的融合，可以形成不同高宽比的空间。作为集装箱建筑的设计工作者，需要对箱体的容量与尺寸特点有清晰的了解，在实际操作中应根据建筑空间的特点与要求灵活变通，选择适当的策略，以充分发挥集装箱建筑的优势。
