当代集装箱建筑模块化设计策略研究(12)
2013年4月4日
3.4 单箱体空间的拓展
单箱体独立建筑虽然具有高度的可移动性，但也存在着明显的缺陷——空间狭小。为突破单个集装箱内部空间的容量限制，可以通过展开集装箱的围护结构来拓展单箱体建筑的内部空间。展开箱体围护结构的方式有许多，在实际项目的建造中，常需要配合一些辅助构件，例如杆件或索膜，以覆盖箱体之外的附加空间。
需要注意的是，如果将单箱体集装箱建筑作为可移动建筑使用，那么针对展开箱体围护结构的改造必须要保证可移动建筑的装配效率与运输效率，因为这类建筑必须能够被迅速且便利地运输至特定场地，并在现场快速组装，以最短的时间提供所需的建筑空间。为提升运输效率，独立的可移动集装箱单元及其内部设施最好能通过一辆集装箱拖车运输至制定场地，所有的辅助构件应能够在运输过程中收入箱体之内。可移动集装箱单元的基础也应具有相应的可移动性，最好能满足快速拆卸与组装的要求。
3.4.1 单箱体空间的拓展策略
3.4.1.1 展开式
展开式是将集装箱的侧墙以一端为轴，将另一端以旋转的方式打开（图 3-9）。展开式通常以箱体的框架梁为转轴，这样可以保持墙板的完整，但有时也会采用其他的拆分方式打开箱体。如 Adam Kalkin 设计的 Push Button House II 就改变了以4面侧墙为基本单元的展开方式，而是以展开后可能获得的最大底面积为考虑依据将箱体划分成了5部分。展开式的拓展策略的操作比较简单，可以通过辅助设备自动进行，以缩短展开箱体所需要的时间，从而提升集装箱建筑的可移动性。为满足实际使用要求，经常会配合遮篷等构件来围合拓展空间。

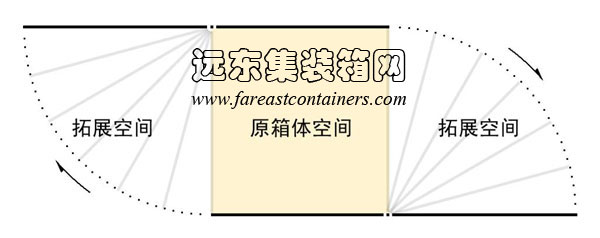

图 3-9 展开式空间拓展示意图
Push Button House
Push Button House 是由 Adam Kalkin 设计的一个单集装箱住宅装置的展示模型，这个装置的设计理念是将一套房间的所用功能用房与设备融入到一个集装箱箱体之内。箱体四周的4面墙体均可以打开，一些家具固定在墙体上，这样一来，打开后的墙体立即就形成了不同的功能区。例如，一面侧墙上固定有一种床以及一套整体式卫浴设施，这面侧墙打开后即成为卧室和洗手间；另一面侧墙上设有沙发，打开后就能够配合箱体的中央区域承担起居室的功能；而两端的山墙面装有书架等设施，开启后也能划分出不同的功能区域（图 3-10）。

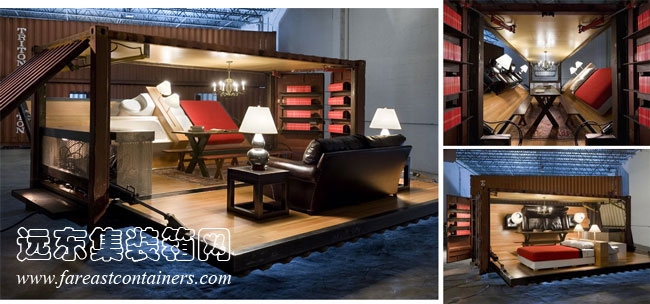

图 3-10 Push Button House
这一装置最吸引人之处还在于箱体的开启与关闭过程实现了自动化，由液压系统控制，只需轻轻按下一个按钮，一个闭合的集装箱就可以在短时间内展开并变身为一个功能齐全的住宅，面积一下扩大了2倍以上。
Push Button House 在2005年的巴塞尔迈阿密海滩艺术博览会上首次亮相，吸引了众多艺术家、设计师以及大众的目光。虽然这一装置并没有作为实际建筑投入使用，但它开拓了单个集装箱通过展开围护结构拓展内部空间的可能性。
随后，设计师 Adam Kalkin 又与项目的投资商 Illy Caffé 合作，使用 Push Button House 模型建造了一个展示店面，并在第52届威尼斯双年展商展出，这个项目获得了很高的评价。2007年，Illy Caffé 再度邀请 Adam Kalkin，设计了 Push Button House II，于2007年11月28日至12月29日期间将其放在纽约市哥伦比亚环形广场的时代华纳中心进行展示，以显示 Illy Caffé 对艺术以及可持续发展的关注和这一品牌的家居化营销策略。Push Button House II 在原来 Push Button House 的基础上又进行了调整，改变了箱体的展开方式。Push Button House II 对箱体的划分不再以4面侧墙为基本单元，而是抛弃了对集装箱本身结构逻辑的考虑，将其视为一个混沌的整体划分为5个部分，每个部分形成一个功能区。通过这种划分方式，展开后的各部分带有部分围合构件，看起来更接近一个房间（图 3-11）。

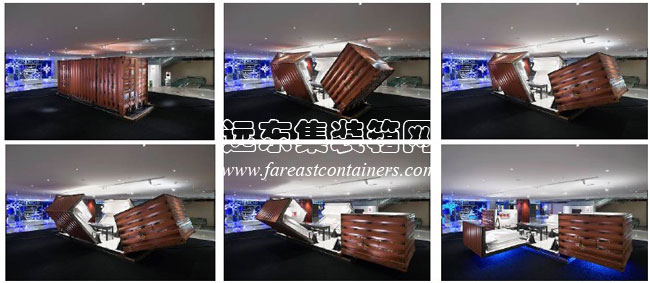

图 3-11 Push Button House II
Müvbox
这是一个单箱体集装箱快餐厅，坐落在加拿大蒙特利尔市的旧码头上，当然，由于这是一座可移动餐厅，经营者可以选择将它移动到任何合适的地点。餐厅由 Adam Kalkin 设计，概念是希望通过一种现代的语言来传递传统餐厅的形象，设计师最终使用一个20英尺集装箱实现了这一想法。可以说，Müvbox 是 Adam Kalkin 将 Push Button House 模型在实际建筑项目上的成功应用。
这个集装箱餐厅带有一个厨房，通过空间拓展手段可以提供28张座椅。箱体有3面墙体可以打开。长向的纵墙从顶部打开，铺在地上形成室外地板，配合顶部外加的遮阳篷，建筑获得了额外的半室外使用空间；而尽端的一面山墙则可以从底部打开，向上抬起变为遮阳构件。每当夜晚降临餐厅停止服务的时候，集装箱的几面墙体可以完全关闭密实，收起过程只需要2分钟，通过一个按键即可自动完成。而每次展开箱体并安装好所有的附加构件只需要3-4个人共同作业15分钟即可完成。
可以看到，从概念性的 Push Button House 展示模型到更接近于实际建筑的 Müvbox，设计师在箱体的改造以及展开方式上逐渐确定了一些更容易操作且更能够保证结构效率的作法。首先，在 Müvbox 这个项目中，箱体的展开方式还是遵循了集装箱的结构逻辑，保持了集装箱框架的完整，以各个面的墙体为基本单位进行展开。其次，家具则不再固定在侧墙上，而是等墙体完全打开固定后再通过人手布置桌椅。另外，为了遮阳与挡雨的需要，又增设了遮阳篷等附加设施，可以在箱体打开后通过人手安装。
餐厅的招牌菜品是来自马格达伦群岛的龙虾，箱体表面的红白相间并搭配黑色细线条的绘画向外界传达了这一信息。餐厅建成后非常受欢迎，顾客络绎不绝，每个经过的人都会被这座建筑的现代形象所吸引，而这一形象正是来自于集装箱这种工业化制品所传达的符号意义。当然，建筑的成功也来自于设计师赋予这座建筑的开放性与服务形象。由于建筑向多个方向展开，而且箱体内的空间本来就不大，视线可以从建筑的一侧穿透到另外一侧，因此，建筑具有一种非常友好的形象，就像是一位竭尽其所能为顾客提供最彻底的服务的侍者（图 3-12）。

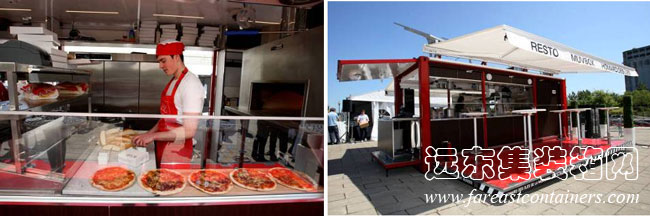

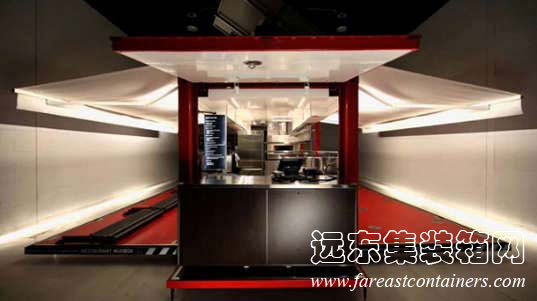

图 3-12 Müvbox 餐厅
