集装箱建筑适应性设计与建造研究(29)
2013年6月28日

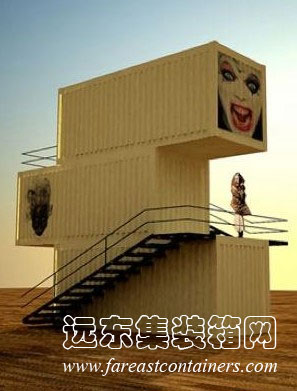

图 5.13 所示三个20英尺集装箱进行上下平行错开组合，竖向交通通过室外直跑楼梯进行组织，在每层的室外平台处进入箱体空间。箱体内部可以水平布置功能空间，相当于单箱体最简洁的垂直积累，这是上下箱体平行交错放置的最基本形态。
图 5.13 上下箱体垂直交错悬挑构型

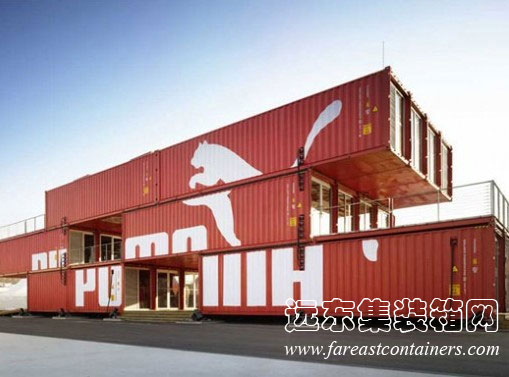

由 LOT-EK 设计位于波士顿海滨码头的 Puma City（图 5.14），使用了三层共24个40英尺标准集装箱，每层由两组集装箱组合而成。从立面上分析，上下层之间通过错开放置形成5个灰空间/平台，入口即放置于底层中部的灰空间内，通过室外和室内的楼梯进行垂直交通。利用箱体盒子结构的结构优势，进行箱体大悬挑的造型处理，形成了纯粹而震撼的后工业时代建筑形象。
图 5.14 上下箱体垂直交错悬挑构型

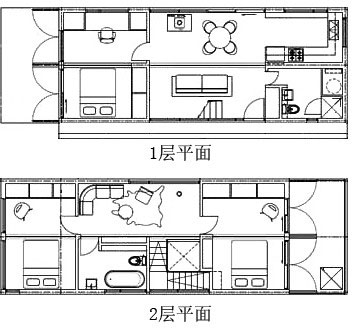

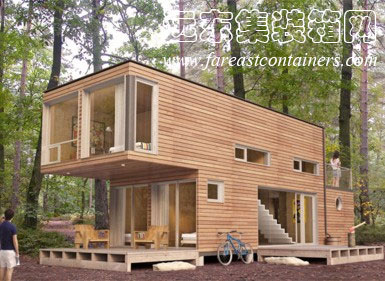

Meka 公司设计的独立别墅由四个40英尺集装箱组成，箱体之间进行上下平行交错式搭接（图 5.15），外部使用了竹材饰面板作为外立面材料使用。通过上下交错的方式，在首层获得了室内外空间交融的灰空间，在二层获得了一个屋顶平台，使得建筑的空间丰富性大大增加。
图 5.15 Meka 公司上下箱体错开式构成集装箱住宅

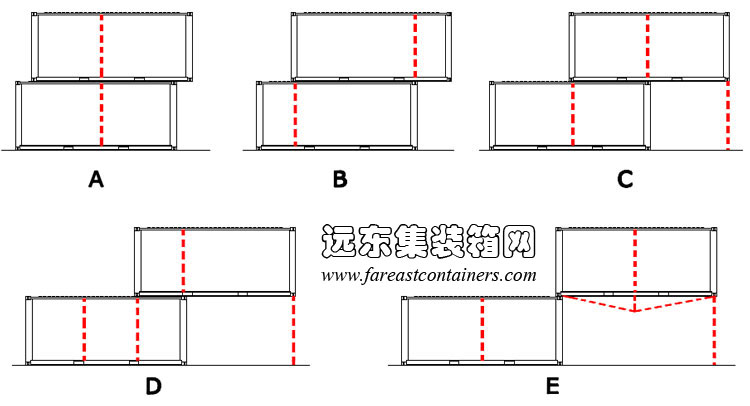

在上下箱体平行错开放置方式中，常常需要将几个箱体进行拼接，通常需要拆除相邻箱体的侧面金属板以扩大室内使用面积。此时需要对箱体进行加柱处理（图 5.16）。A-E 图分别代表上下箱体错开的相对位置不同，分为五种方式加设的钢柱，红色虚线为附加柱。
图 5.16 上下箱体平行错开加柱方式
5.1.2.3 上下箱体十字交错放置

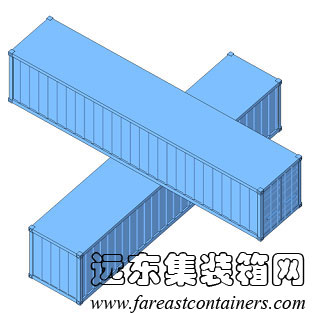

在箱体的垂直拼接过程中，十字交错放置方法是另一种创造箱体空间的方式，可以创造出更丰富的造型（图 5.17）。
图 5.17 上下箱体垂直交错放置
