浅谈模块化建筑之盒子建筑(2)

2013年7月18日

67号栖息地由建筑师穆时•萨夫迪(MosheSafdie)于1967年所设计建造的,也是当时1967年蒙特利尔世界博览会的主题之一。

1973年在匈牙利举行了盒子建筑的国际讨论会,70年代中期有较大的发展,现已有20余国建成不同类型的盒子构件房屋,其中以居住房屋为多,也有少量公共建筑和工业建筑。盒子构件房屋在美国是从活动房屋演变而成,但在大多数国家则从装配式建筑发展而来。起初采用木或钢制的为多,现在大多采用钢筋混凝土的盒子构件,也有的是采用铝合金、塑料或用玻璃纤维增强的塑料制成。罗马尼亚和苏联建造的钢筋混凝土盒子构件房屋能安全地承受7~8度的地震荷载。中国于1979~1980年起在青岛、南通、北京开始少量不同类别的试点工程。

目前,世界上已有三十多个国家修建了盒子构件房屋,生产盒子构件较多的国家也有二十多个。盒子构件的使用范围也由低层发展到多层乃至高层。有的国家已建到15层或20层以上。加拿大有规模庞大的盒子构件综合体,苏联甚至出现了盒子构件建筑小区,并逐渐由城市推广到了农村。我国自1979年起,在青岛、南通、北京等地,陆续试建了几栋盒子构件房屋。总建筑面积1634.8平方米,1982年至今又新建盒子构件住宅楼约15000平方来。青岛也用钢筋混凝土杯形构件建造了一栋住宅楼,并已试制钢筋混凝土隧道形盒子构件。现已建成的北京丽都饭店属于轻型盒子构件建筑,第一期工程共用引进的钢构架轻型盒子构件500多个。

四、盒子建筑的优缺点

优点:

1、施工速度快,同大板建筑相比可缩短施工周期50~70%。

2、装配化程度高(装配程度可达85%以上),修建的大部分工作,包括水、暖、电、卫等设施安装和房屋装修都移到工厂完成,施工现场只余下构件吊装、节点处理,接通管线就能使用。

3、混凝土盒子构件是一种空间薄壁结构,自重较轻,与砖混建筑相比,可减轻结构自重一半以上。

缺点:

影响盒子建筑推广的主要原因是建造盒子构件的预制工厂投资太大,运输、安装需要大型设备,建筑的单方面造价也较贵(与大板建筑差不多)。

五、盒子建筑的结构体系

1、无骨架体系:适合低层、多层和小于等于18层的高层建筑。

一般由钢筋混凝土制作,目前最常用采用整体浇成型的方法,可以使其刚度特别大。

2、骨架体系:空体框架、有平台框架、筒体结构等。

通常用钢、铝、木材、钢筋混凝土作为骨架,用轻型板材围合形成盒子。这种构件质量很轻,仅100~140kg/m²。

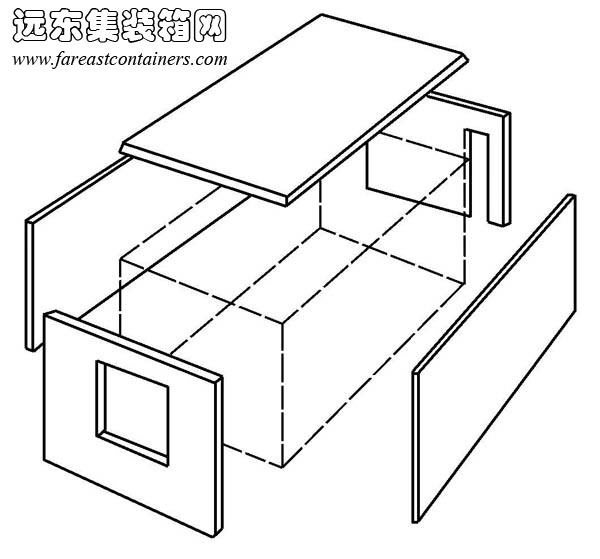

无骨架体系,盒子建筑

无骨架体系

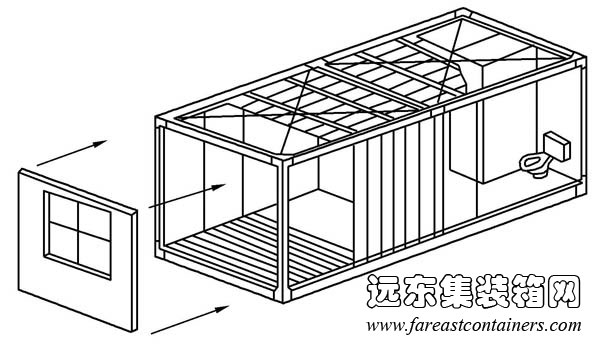

骨架体系,盒子建筑

骨架体系

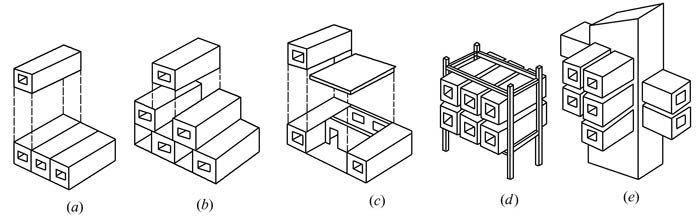

六、盒子建筑的组装方式与构造

用盒子构件组装的建筑大体有一下几种方式:

1、上下盒子重叠组装;

2、盒子构件相互交错叠置;

3、盒子构件与预制板材进行组装;

4、盒子构件与框架结构进行组装;

5、盒子构件与筒体结构进行组装。

盒子建筑的组装方式与构造

盒子建筑的组装方式与构造

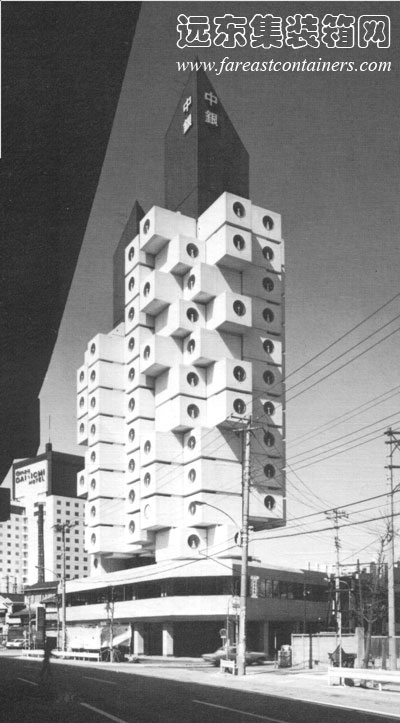

中银舱体楼外观,盒子建筑

日本设计师黑川纪章设计的中银舱体楼外观
